Medidor eléctrico monofásico de vatios-hora

DDS238

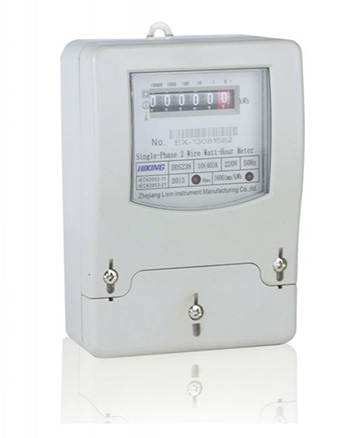

Medidor eléctrico monofásico de vatios-hora DDS238

E1201A

Pantalla:
Registro mecánico

Formato de datos:
① XXXXX.X (5 número entero + 1 número decimal)
② XXXXXX.X(6 número entero + 1 número decimal)
③ XXXXX.XX(6 número entero + 2 número decimal)
④ XXXXXX (6 número entero)

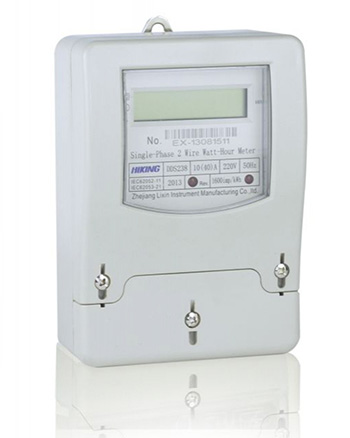

Medidor eléctrico monofásico de vatios-hora DDS238

E1201L

Pantalla:
LCD

Formato de datos:
① XXXXXX.X (6 número entero + 1 número decimal) (Por defecto)
② XXXXX.XX(5 número entero + 2 número decimal)
③ XXXXXXX (7 número entero)

Descripción
Los dos tipos de medidor eléctrico se aplican a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
3. Dos tipos de cáscara disponibles: Protección I o Protección II.

Función opcional
1. Indicador de iluminación de corriente reversa
2. Pantalla de batería no volátil (sólo E1201L)

Información técnica

Voltage nominal 110V,120V,220V,230V,240V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 1.5(6)A,10(40)A,5(60)A,10(100)A,o necesidad especial
Frecuencia nominal 50Hz o 60Hz
Tipo de conexión Directa
Pantalla Registro mecánico o LCD
Clase de precisión 1.0
Consumo de energía < 1W/10VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Grado de protección IP IP51
Constante 800~6400 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Estándar IEC61036, IEC62053-21, IEC62052-11
Temperatura de funcionamiento -30℃~70℃
Dimensiones de esbozo(largo, ancho, alto) 149x106x62mm (cubierta corta de terminal) 179x106x62mm (cubierta larga de terminal)
Peso Aproximadamente 0.36kg

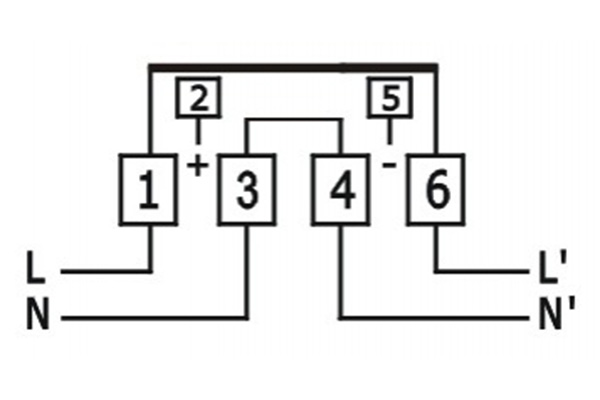

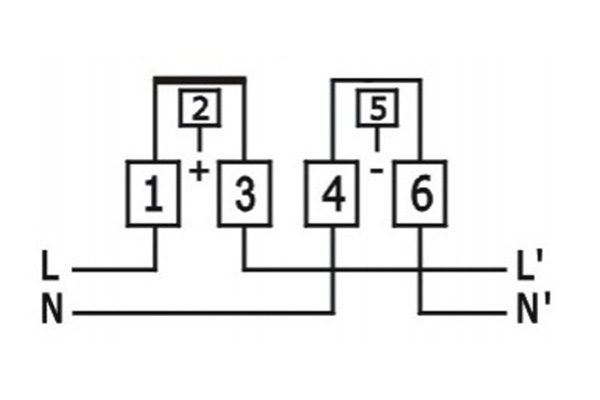

Conexión de cable

  • Medidor eléctrico monofásico de vatios-hora DDS238
  • Medidor eléctrico monofásico de vatios-hora DDS238

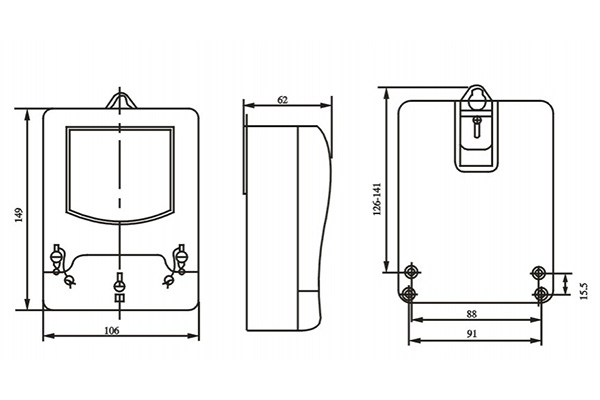

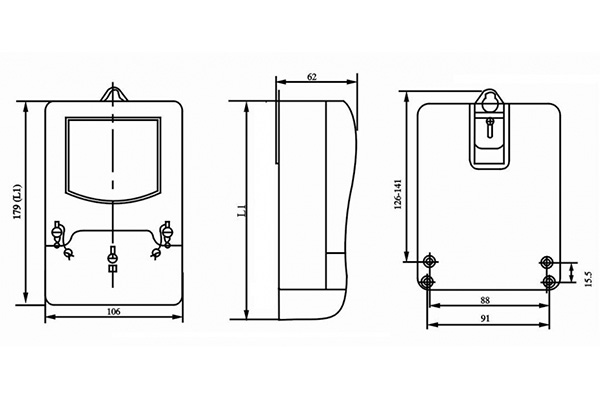

Dimensiones de diseño

  • Medidor eléctrico monofásico de vatios-hora DDS238
  • Medidor eléctrico monofásico de vatios-hora DDS238
