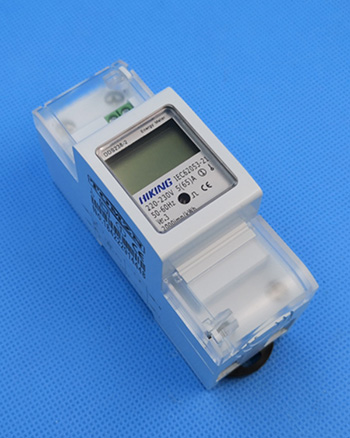

D1202
Pantalla:
LCD
Formato de datos:
①XXXXX.X (5 número entero + 1 número decimal) (Por defecto)
②XXXX.XX (4 número entero + 2 número decimal)

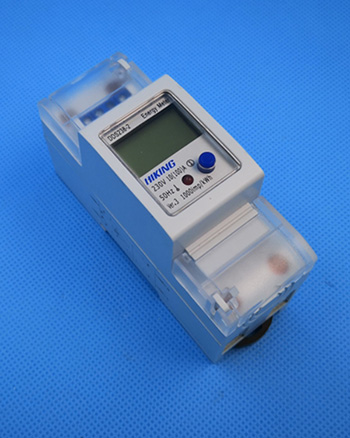

D1209
Pantalla:
LCD
Formato de datos:
①XXXXX.X (5 número entero + 1 número decimal) (Por defecto)
②XXXX.XX (4 número entero + 2 número decimal)
Descripción
Se diseña para medir energía eléctrica activa monofásica del cable doble de corriente alterna. Adecuado para usuarios de circuitos secundarios con tarifa plana o equipo eléctrico monofásico con espacio estrecho interior. Utilizando avanzada tecnología de SMT (Surface mounting technology) y componentes de larga duración de marcas famosas internacionales, los medidores cumplen con los estándares internacionales de IEC62053-21.
Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Salida de pulso pasivo, cumple con los estándares de DIN43864.
3. Continuo almacenamiento de datos después de un fallo de alimentación que durante de más de 15 años.
4. La anchura del medidor es sólo 18mm. Instalación de carril DIN de 35mm. Forma similar como 2P interruptor.
Función opcional
1. Visualización de electricidad total o de intervalo. Pulsando el botón de 10 segundos y la electricidad de intervalo se restablecerá. (sólo D1209)
2. Pantalla con iluminación de fondo añadida.
Información técnica
| Voltage nominal | 110V,120V,220V,230,240V |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal | 5(65)A, 10(100)A, o necesidad especial |
| Frecuencia nominal | 50Hz o 60Hz +10% |
| Tipo de conexión | Directa |
| Pantalla | LCD |
| Clase de precisión | 1.0 |
| Consumo de energía | < 1W/10VA |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA por 60 sec |
| Voltage de impulso | 6kV 1.2μs forma de onda |
| Resistencia de sobrecorriente | 30Imax por 0.01s |
| Grado de protección IP | IP20 |
| Constante | 1000～2000 imp/kWh |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms 5～27VDC , entrada de corriente máxima 27mA DC |
| Estándar | DIN 43880, IEC62053-21, IEC62052-11 |
| Dimensiones de esbozo(largo, ancho, alto) | 100x36x65mm |
| Peso | Aproximadamente 0.14kg |
Ambiente
| Temperatura de funcionamiento | -25℃～55℃ |
| Temperatura de almacenamiento | -40℃～80℃ |
| Temperatura de referencia | 23℃+2℃ |
| Humedad relativa | 0 to 95% , non-condensing |
| Altitud | Up to 2500m |
| Tiempo de calentamiento | 10s |
| Entorno mecánico | M1 |
| Entorno electromagnético | E2 |
| Grado de contaminación | 2 |

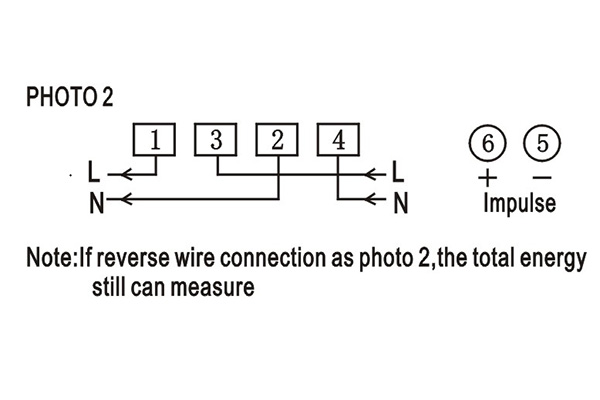

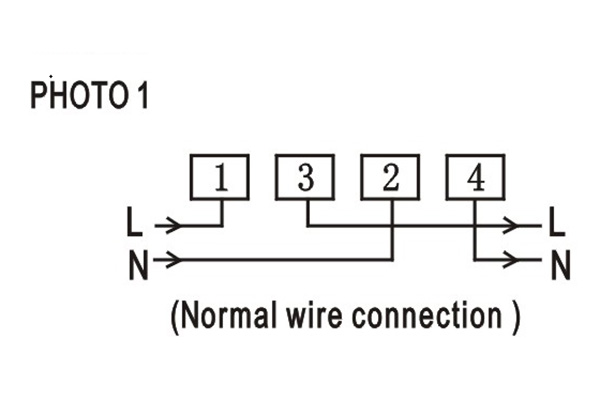

Conexión de cable

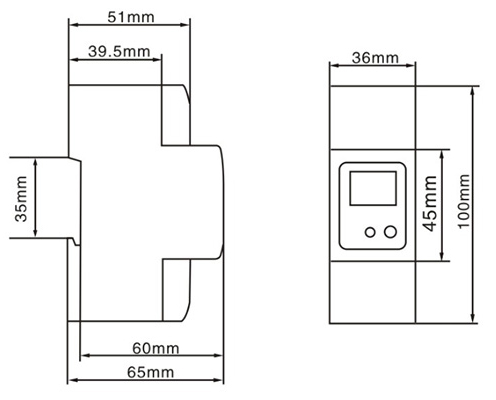

Dimensiones de diseño
