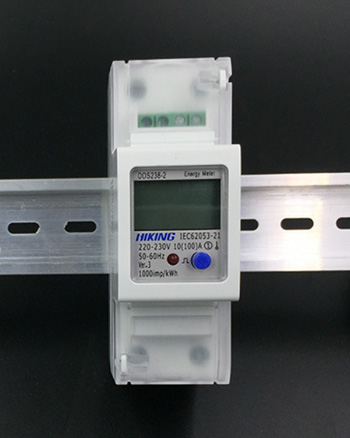

Contador monofásico de carril DIN de vatios-hora

DDS238-2(D1208)

A1203

Pantalla:
LCD

Formato de datos
① XXXXX.X (5 número entero + 1 número decimal)

Descripción
Este contador es diseñado para medir energía eléctrica activa monofásica del cable doble de corriente alterna. Adecuado para usuarios de circuitos secundarios con tarifa plana o equipo eléctrico monofásico con espacio estrecho interior. Utilizando avanzada tecnología de SMT (Surface mounting technology) y componentes de larga duración de marcas famosas internacionales, los medidores cumplen con los estándares internacionales de IEC62053-21.

Características
1. Pulsando el botón, pantalla con iluminación de fondo está disponible.
2. Energía eléctrica activa se mide bidireccionalmente y electricidad total ,de avance o de retroceso, de intervalo se puede mostrar.
3. Salida de pulso pasivo, cumple con los estándares de DIN43864.
4. Continuous data saving after power failure and lasting for more than 15 years.
5. La anchura del medidor es sólo 36mm. Instalación de carril DIN de 35mm. Forma similar como 2P interruptor.

Información técnica

Voltage nominal	110V,120V,220V,230V,240V
Rango de voltage funcionamiento	0.8～1.2Un
Corriente nominal	5(65)A, 10(100)A, o necesidad especial
Frecuencia nominal	50Hz o 60Hz +10%
Tipo de conexión	Directa
Pantalla	LCD
Clase de precisión	1.0
Consumo de energía	< 1W/10VA
Corriente de arranque	0.004Ib
Resistencia de AC	4000V/25mA por 60 sec
Voltage de impulso	6kV 1.2μs forma de onda
Resistencia de sobrecorriente	30Imax por 0.01s
Grado de protección IP	IP20
Constante	1000～2000 imp/kWh
Pulso de salida	Pulso pasivo, pulso ancho de 80+5 ms 5～27VDC , entrada de corriente máxima 27mA DC
Estándar	DIN 43880, IEC62053-21, IEC62052-11
Dimensiones de esbozo(largo, ancho, alto)	100x36x65mm
Peso	Aproximadamente 0.14kg

Ambiente

Temperatura de funcionamiento	-25℃～55℃
Temperatura de almacenamiento	-40℃～80℃
Temperatura de referencia	23℃+2℃
Humedad relativa	0 a 95% , sin condensación
Altitud	Hasta 2500m
Tiempo de calentamiento	10s
Entorno mecánico	M1
Entorno electromagnético	E2
Grado de contaminación	2

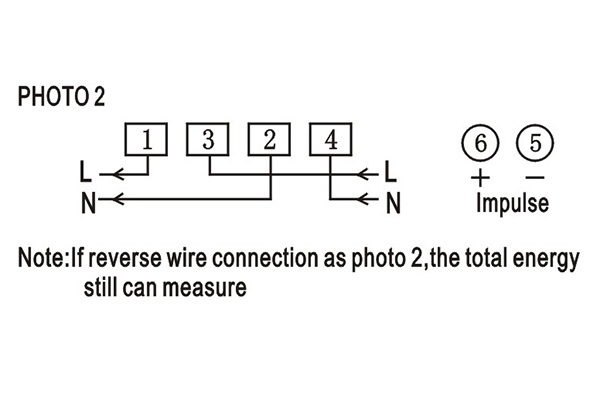

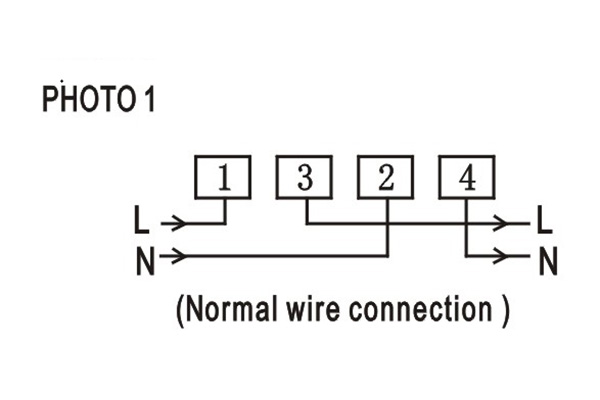

Conexión de cable

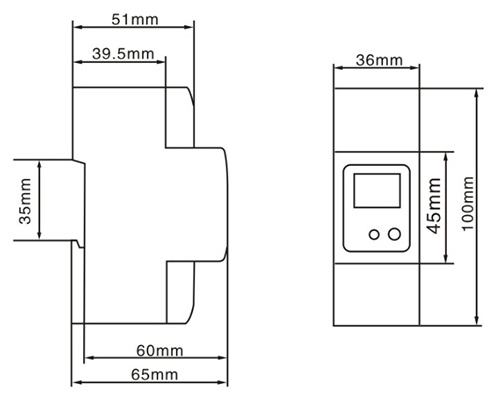

Dimensiones de diseño
