D1407
Pantalla:
LCD
Formato de datos:
①XXXXXX.XX (6 número entero + 2 número decimal)

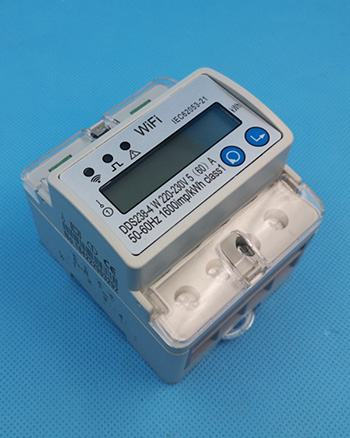

Descripción
El medidor obtiene diseño avanzado de SoC (System on a Chip), el proceso de fabricación de SMT (Surface mounting technology), circuito simple, alta fiabilidad y precisión de medición para medir energía activa, voltaje, potencia y factor de potencia. Duales funciones de comunicación de datos de WIFI y RS-485 están disponibles, que poseen buenos rendimientos de anti-interferencia y anti-ataque y una amplia gama de temperatura de funcionamiento aplicable permite operación fiable y estable a largo plazo. Correspondido WIFI software para móvil ayuda a realizar visualización remota y control de interruptor.
Este contador es diseñado para medir energía eléctrica activa monofásica del cable doble de corriente alterna. Adecuado para usuarios de circuitos secundarios con tarifa plana o equipo eléctrico monofásico con espacio estrecho interior. Utilizando avanzada tecnología de SMT (Surface mounting technology) y componentes de larga duración de marcas famosas internacionales, los medidores cumplen con los estándares internacionales de IEC62053-21. RS-485 terminal de comunicación de datos está disponible a petición del interesado para realizar recopilación de datos remota.
Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad total,de avance o de retroceso, de intervalo se puede mostrar.
2. Visualización de intervalo de cantidad eléctrica y modo de restablecimiento disponibles.
3. Muestra en tiempo real parámetros como el corriente, voltage, energía activa, energía reactiva, factores de potencia y visualización de medición de frecuencia
4. Software de WIFI se puede establecer para la protección de sobretensión
5. Software de WIFI se puede establecer para la protección de sobrecarga de corriente.
6. Software de WIFI se puede establecer múltiples conjuntos de control en tiempo y solo grupo control de retardo
7. Remoto control de interruptor
8. Rango operativo de voltaje súper amplio desde 100V hasta270V.
9. Lectura remota de contador está disponible a través de RS485 interfaz de comunicación. La velocidad de transmisión de comunicación de datos es 1200bps～9600bps, estipulado en MODBUS-RTU.
10. Salida de pulso pasivo, cumple con los estándares de DIN43864
11. Continuo almacenamiento de datos después de un fallo de alimentación que durante de más de 15 años.
12. La anchura del medidor es sólo 18mm. Instalación de carril DIN de 35mm. Forma similar como 4P interruptor.
13. Todas líneas de conexión están entrantes y salientes en la parte inferior.
Función opcional
El módulo de WiFi conecta sistema de lectura de medidores de usuario o software de móvil separadamente. (se puede personalizar)
Información técnica
| Voltage nominal | 110V～270V(operación de voltage amplia) |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal | 5(60)A |
| Frecuencia nominal | 50Hz o 60Hz +10% |
| Tipo de conexión | Directa |
| Pantalla | LCD |
| Clase de precisión | 1.0 |
| Consumo de energía | < 0.5W/5VA |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA por 60 sec |
| Voltage de impulso | 6kV 1.2μs forma de onda |
| Resistencia de sobrecorriente | 30Imax por 0.01s |
| Grado de protección IP | IP20 |
| Constante | 1600～3200 imp/kWh |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms |
| Puerto de comunicación | Puerto RS485, velocidad en baudios 1200～9600 bps, defecto es 9600bps, dirección 1～247, ninguna paridad, bits de parada 1, bits de datos 8 . |
| Estándar | DIN 43880, IEC62053-21, IEC62052-11,MODBUS-RTU |
| Dimensiones de esbozo(largo, ancho, alto) | 93x76x78mm |
| Peso | Aproximadamente 0.36kg |
Precisión
| Voltage | 0.5% |
| Corriente | 0.5% |
| Factor de potencia | 1% |
| Energía activa | ±1% |
| Energía reactiva | ±2% |
| Energía active (kWh) | Clase 1.0 |
Ambiente
| Temperatura de funcionamiento | -25℃～55℃ |
| Temperatura de almacenamiento | -40℃～80℃ |
| Temperatura de referencia | 23℃+2℃ |
| Humedad relativa | 0 a 95%, sin condensación |
| Altitud | Hasta 2500m |
| Tiempo de calentamiento | 10s |
| Entorno mecánico | M1 |
| Entorno electromagnético | E2 |
| Grado de contaminación | 2 |

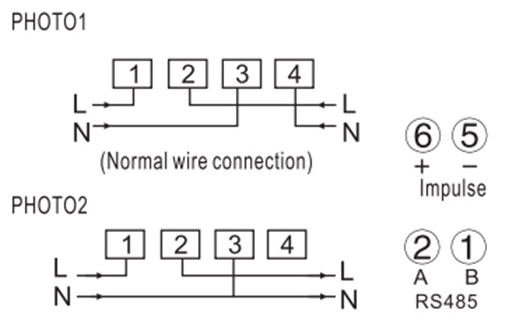

Conexión de cable

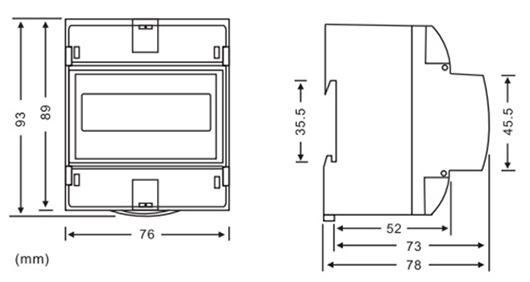

Dimensiones de diseño
