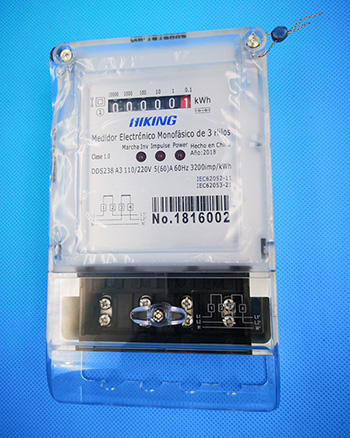

E1311A
Pantalla:
Registro mecánico
Formato de datos:
①XXXXX.X(5 número entero + 1 número decimal) (Por defecto)
②XXXXXX.X (6 número entero + 1 número decimal)

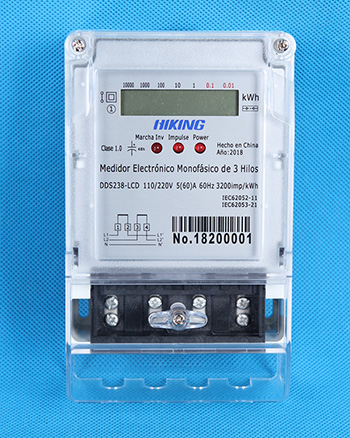

E1311L
Pantalla:
LCD
Formato de datos:
①XXXXXX.X(6 número entero + 1 número decimal) (Por defecto)
②XXXXX.XX (5 número entero + 2 número decimal)
③XXXXX.X (5 número entero + 1 número decimal)
Descripción
Los dos tipos de medidor eléctrico se aplican a medir energía eléctrica activa monofásica del cable doble de corriente alterna. Utilizando SMT (Surface mounting technology) para fabricar, los medidores cumplen completamente con la norma internacional IEC62053-21.
Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Indicador de iluminación inversa
3. Indicador de iluminación de energía
4. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
5. Dos tipos de cáscara disponibles: Protección I o Protección II
Función opcional
1. Pantalla de batería no volátil añadida (sólo E1311L)
2. Pantalla de 48-hour supercondensador de corte eléctrico añadida (sólo E1311L)
3. Cáscara de sellado utilizando soldadura ultrasónica en lugar de tornillo de sellado.
Información técnica
| Voltage nominal | 110/220V , 120/240V |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal | 5A/CT,5(60)A,10(100)A, o necesidad especial |
| Frecuencia nominal | 60Hz |
| Tipo de conexión | CT o Directa |
| Pantalla | Registro mecánico o LCD |
| Clase de precisión | 1.0 |
| Consumo de energía | < 2W/10VA |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA por 60 sec |
| Voltage de impulso | 6kV 1.2μs forma de onda |
| Grado de protección IP | IP51 o IP54 |
| Constante | 800～3200 imp/kWh |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms |
| Estándar | IEC61036, IEC62053-21, IEC62052-11 |
| Temperatura de funcionamiento | -30℃～70℃ |
| Dimensiones de esbozo(largo, ancho, alto) | 145x105x50.5mm (cubierta corta de terminal L1) 175x105x50.5mm (cubierta larga de terminal L2) |
| Peso | Aproximadamente 0.5kg |
| País exportador | América del Norte, América Central, Colombia, Ecuador, Perú, Taiwán, Brasil |

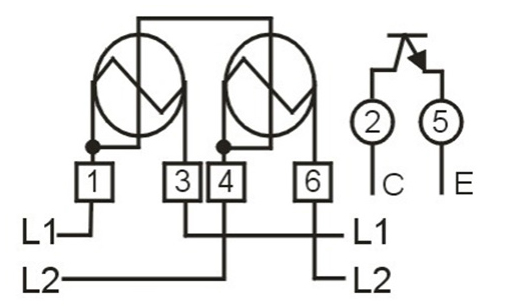

Conexión de cable

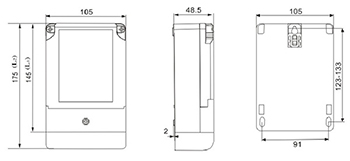

Dimensiones de diseño
