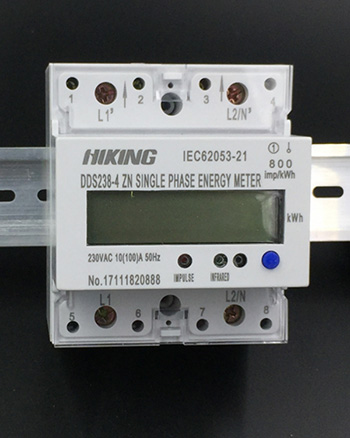

D1403
Pantalla:
LCD
Formato de datos:
①XXXXXX.XX (6 número entero + 2 número decimal)
Descripción
Es diseñado para medir energía eléctrica activa monofásica del cable doble de corriente alterna. Adecuado para usuarios de circuitos secundarios con tarifa plana o equipo eléctrico monofásico con espacio estrecho interior. Utilizando avanzada tecnología de SMT (Surface mounting technology) y componentes de larga duración de marcas famosas internacionales, los medidores cumplen con los estándares internacionales de IEC62053-21. RS-485 terminal de comunicación de datos está disponible a petición del interesado para realizar recopilación de datos remota.
Características
1. Pulsando el botón, pantalla con iluminación de fondo está disponible.
2. Energía eléctrica activa se mide bidireccionalmente y electricidad total ,de avance o de retrosero, de intervalo se puede mostrar.
3. Visualización de intervalo de cantidad eléctrica y modo de restablecimiento disponibles.
4. Cuatro tipos de tasas (T1, T2, T3, T4) y 14 diversos intervalos de tiempo dentro de 24 horas se puede establecer.
5. Facturas son cobradas mensuales automáticamente. Datos de electricidad que dura 12 meses se puede guardar. Datos se puede leer a través de terminal de comunicación RS485.
6. Muestra en tiempo real parámetros como el corriente, voltage, energía activa, energía reactiva, factores de potencia y visualización de medición de frecuencia
7. Lectura remota de contador está disponible a través de RS485 interfaz de comunicación. La velocidad de transmisión de comunicación de datos es 1200bps～9600bps, estipulado en MODBUS-RTU.
8. Salida de pulso pasivo, cumple con los estándares de DIN43864
9. Continuous data saving after power failure and lasting for more than 15 years.
10. La anchura del medidor es sólo 18mm. Instalación de carril DIN de 35mm. Forma similar como 4P interruptor.
Información técnica
| Voltage nominal | 110V,120V,220V,230V,240V |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal | 5(60)A, 10(100)A, o necesidad especial |
| Frecuencia nominal | 50Hz o 60Hz +10% |
| Tipo de conexión | Directa |
| Pantalla | LCD |
| Clase de precisión | 1.0 |
| Consumo de energía | < 0.5W/8VA |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA por 60 sec |
| Voltage de impulso | 6kV 1.2μs waveform |
| Resistencia de sobrecorriente | 30Imax por 0.01s |
| Grado de protección IP | IP20 |
| Constante | 800～3200 imp/kWh |
| Presición del reloj | < 0.5s/día (23℃) |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms |
| Puerto de comunicación | RS485 port , baud rate 1200～9600 bps , default is 9600bps ,address 1～247,None parity , stop bits 1 , data bits 8 . |
| Estándar | DIN 43880, IEC62053-21, IEC62052-11,MODBUS-RTU |
| Dimensiones de esbozo(largo, ancho, alto) | 75x88x73mm |
| Peso | Aproximadamente 0.36kg |
Precisión
| Voltage | 0.5% |
| Corriente | 0.5% |
| Factor de potencia | 1% |
| Energía activa | ±1% |
| Energía reactiva | ±2% |
| Energía active (kWh) | Clase 1.0 |
Ambiente
| Temperatura de funcionamiento | -25℃～55℃ |
| Temperatura de almacenamiento | -40℃～80℃ |
| Temperatura de referencia | 23℃+2℃ |
| Humedad relativa | 0 a 95% , sin condensación |
| Altitud | Hasta 2500m |
| Tiempo de calentamiento | 10s |
| Entorno mecánico | M1 |
| Entorno electromagnético | E2 |
| Grado de contaminación | 2 |

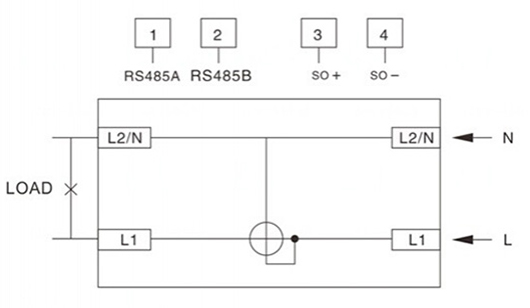

Conexión de cable

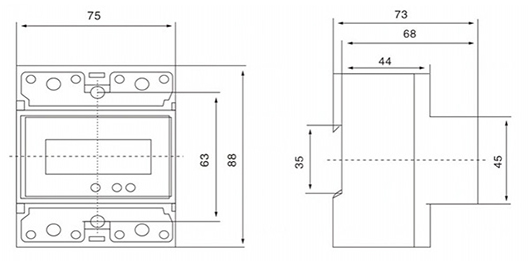

Dimensiones de diseño
