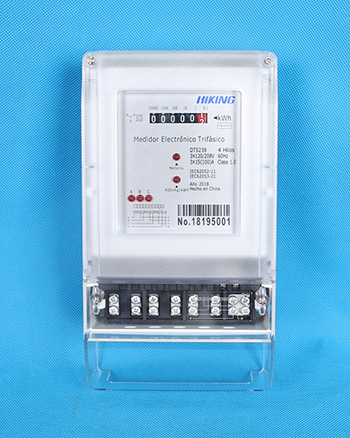

E3401A
Pantalla:
Registro mecánico
Formato de datos:
①XXXXX.X (5 número entero + 1 número decimal) (Por defecto)
②XXXXXX.X (6 número entero + 1 número decimal)
③XXXXXX (6 número entero)

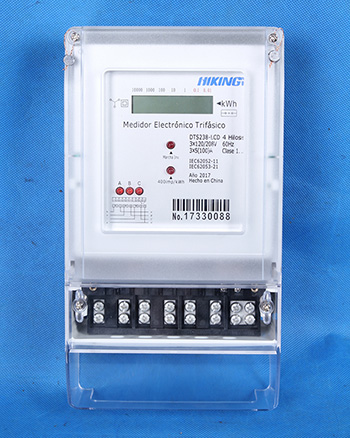

E3401L
Pantalla:
LCD
Formato de datos:
①XXXXXX.X (6 número entero + 1 número decimal) (Por defecto)
②XXXXX.X (5 número entero + 2 número decimal)
③XXXXX.X (5 número entero + 1 número decimal)
④XXXXXXX (7- número entero)
Descripción
Este tipo de medidor eléctrico se utiliza a medir energía eléctrica activa trifásica de cuatro hilos de corriente alterna. Utilizando SMT (Surface mounting technology) en fabricación, los medidores cumplen completamente con la norma internacional IEC62053-21 y IEC62052-11
Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Electricidad inversa se medirá. Indicador de iluminación inversa disponible.
3. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
4. Indicador de iluminación LED de pérdida de fase
5. Medición de pérdida de fase. La precisión de medición no se influenciará si cualquier una fase o dos fases de medidor de trifásico de 4 hilos se cortan.
6. Dos tipos de cáscara disponibles: Protección I o Protección II.
Función opcional
1. Pantalla de electricidad bidireccional, electricidad de avance y retroceso se muesta de manera independiente. (sólo E3401L)
2. Pantalla de batería no volátil (sólo E3401L) añadida
3. Pantalla de 48-hour supercondensador de corte eléctrico (sóloE1203L) añadida.
4. Cáscara de sellado utilizando soldadura ultrasónica en lugar de tornillo de sellado
5.Corriente trifásica integrada y gancho de enlace de voltaje, diseño de sello de seguridad equipotencial
Información técnica
| Voltage nominal | DTS238 trifásico de 4 hilos 3x57.7/100V , 3x127/220V , 3x120/208V , 3x220/380V, 3x230/400V , 3x240/415V |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal | 5A/CT,1.5(6)A,5(30)A,10(40)A,5(60)A,20(80)A,10(100)A, o necesidad especial |
| Frecuencia nominal | 50Hz o 60Hz |
| Tipo de conexión | CT o Directa |
| Pantalla | Registro mecánico |
| Clase de precisión | Clase activo 1.0 |
| Consumo de energía | < 1W/10VA |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA por 60 sec |
| Voltage de impulso | 6kV 1.2μs forma de onda |
| Grado de protección IP | IP51 o IP54 |
| Constante | 400～6400 imp/kWh |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms |
| Estándar | IEC62053-21, IEC62052-11 |
| Temperatura de funcionamiento | -30℃～70℃ |
| Dimensiones de esbozo(largo, ancho, alto) | 215x145x69mm (cubierta corta de terminal L1) 260x145x69mm (cubierta larga de terminal L2) |
| Peso | Aproximadamente 1.2kg |

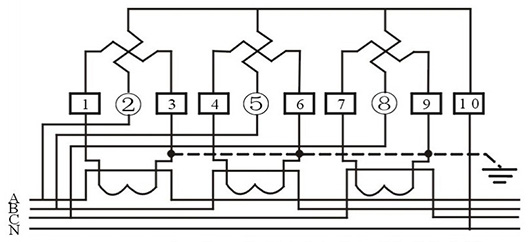

Conexión de cable

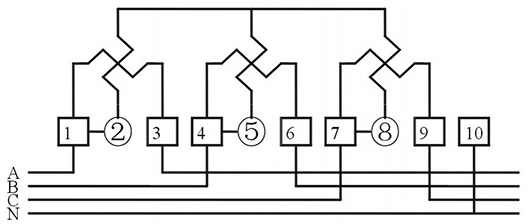

(1) Conexión directa de trifásico de cuatro hilos

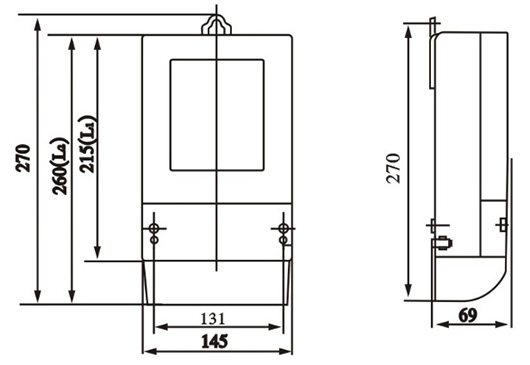

Dimensiones de diseño
