Inicio >> Productos >> Medidores eléctricos >> Medidor eléctrico trifásico >> Contador trifásico de carril DIN de vatios-hora DT(S)S238-7-RA(D3706)

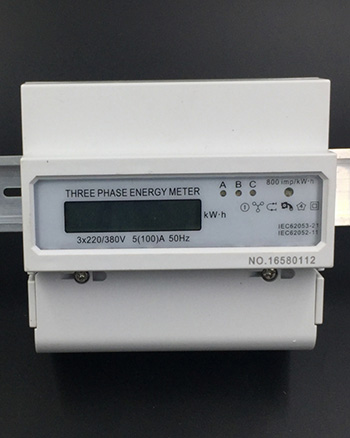

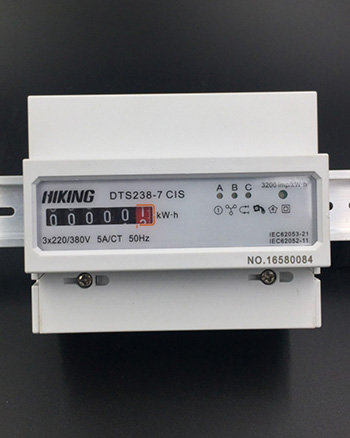

Descripción
Este tipo de medidor eléctrico se aplica a medir energía eléctrica activa trifásica de cuatro hilos de corriente alterna. Utilizando SMT (Surface mounting technology) en fabricación, los medidores cumplen completamente con la norma internacional IEC62053-21 y IEC62052-11.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad total, de avance o de retroceso, de intervalo se puede mostrar.
2. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
3. Indicador de iluminación LED de pérdida de fase.
4. Medición de pérdida de fase. La precisión de medición no se influenciará si cualquier una fase o dos fases de medidor de trifásico de 4 hilos se cortan.
5. La anchura del medidor es sólo 122mm. Instalación de carril DIN de 35mm. Forma similar como 7P interruptor.
6. Todas líneas de conexión están entrantes y salientes en la parte inferior.

Información técnica

Voltage nominal	DTS238-7 ZN/S trifásico de cuatro hilos 3x127/220V , 3x120/208V , 3x220/380V, 3x230/400V , 3x240/415V
Rango de voltage funcionamiento	0.8～1.2Un
Corriente nominal	5A/CT,1.5(6)A, ,5(60)A,10(100)A, o necesidad especial
Frecuencia nominal	50Hz o 60Hz
Tipo de conexión	CT o Directa
Pantalla	Registro mecánico o LCD
Clase de precisión	1.0
Consumo de energía	< 2W/10VA
Corriente de arranque	0.004Ib
Resistencia de AC	4000V/25mA por 60 sec
Voltage de impulso	6kV 1.2μs forma de onda
Grado de protección IP	IP51
Constante	800～3200 imp/kWh
Pulso de salida	Pulso pasivo, pulso ancho de 80+5 ms
Estándar	DIN 43880 IEC62053-21 IEC62052-11
Temperatura de funcionamiento	-30℃～70℃
Dimensiones de esbozo(largo, ancho, alto)	122x100x65mm(cubierta corta de terminal) 122x115x65mm(cubierta larga de terminal)
Peso	Aproximadamente 0.68kg

Ambiente

Temperatura de funcionamiento	-25℃～55℃
Temperatura de almacenamiento	-40℃～80℃
Temperatura de referencia	23℃+2℃
Humedad relativa	0 a 95% , sin condensación
Altitud	Hasta 2500m
Tiempo de calentamiento	10s
Entorno mecánico	M1
Entorno electromagnético	E2
Grado de contaminación	2

Conexión de cable

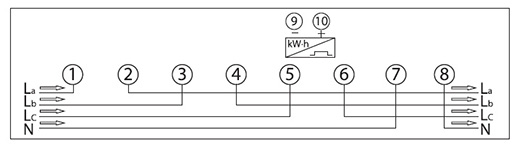

(1) Conexión directa de trifásico de cuatro hilos

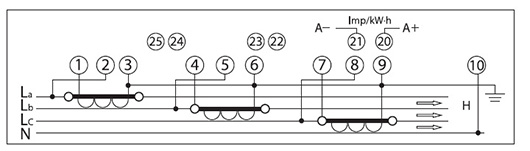

(2) Trifásico de cuatro hilos a través de conexión de transformador de corriente

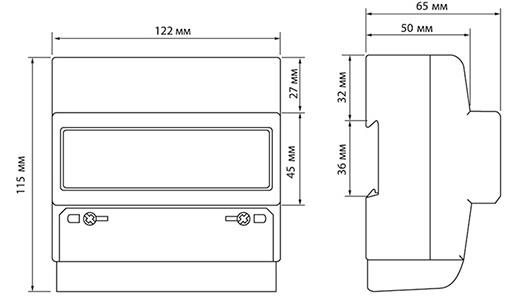

Dimensiones de diseño
