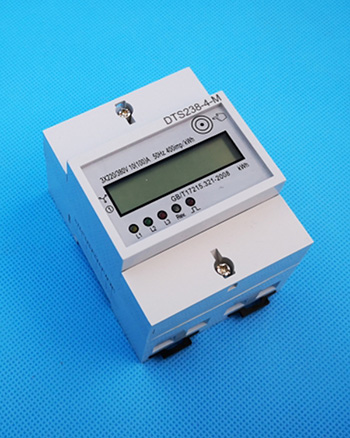

D3401
Pantalla:
LCD
Formato de datos:
①XXXXXX.X (6 número entero + 1 número decimal) (Por defecto)
②XXXXX.XX (5 número entero + 2 número decimal)

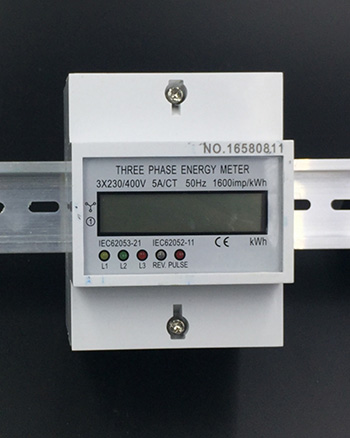

D3401
Pantalla:
LCD
Formato de datos:
①XXXXXX.X (6 número entero + 1 número decimal) (Por defecto)
②XXXXX.XX (5 número entero + 2 número decimal)
Descripción
Los dos tipos de medidor eléctrico se aplican a medir energía eléctrica activa trifásica de cuatro hilos de corriente alterna. Utilizando SMT (Surface mounting technology) en fabricación, los medidores cumplen completamente con la norma internacional IEC62053-2 y IEC62052-11.
Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad inversa se medirá y se contará en la energía activa total.
2. Electricidad inversa se medirá. Indicador de iluminación inversa disponible.
3. El indicador parpadeará para indicar el estado de funcionamiento cuando pulso pasivo sale.
4. Indicador de iluminación LED de pérdida de fase
5. Medición de pérdida de fase. La precisión de medición no se influenciará si cualquier una fase o dos fases de medidor de trifásico de 4 hilos se cortan.
6. Continuo almacenamiento de datos después de un fallo de alimentación que durante de más de 15 años.
7. La anchura del medidor es sólo 70mm. Instalación de carril DIN de 35mm. Forma similar como 4P interruptor.
Función opcional
1. Cantidad de energía en tiempo real, tres fases actuales, voltage, energía activa, energía reactiva, factores de potencia y medición de frecuencia y visualización. (sólo D3403)
Información técnica
| Voltage nominal | DTS238-4 M trifásico de 4 hilos 3x127/220V , 3x120/208V , 3x220/380V, 3x230/400V , 3x240/415V |
| DSS238-4 M trifásico de 2 hilos (bifásico de 3 hilos) 2x120/208V , 2x127/220 , 3x220V , 3x380V , 3x400V , | |
| Rango de voltage funcionamiento | 0.8～1.2Un |
| Corriente nominal | 5A/CT,1.5(6)A ,5(60)A ,10(100)A, o necesidad especial |
| Frecuencia nominal | 50Hz o 60Hz |
| Tipo de conexión | CT o Directa |
| Pantalla | LCD |
| Clase de precisión | 1.0 |
| Consumo de energía | < 1W/10VA /cada fase |
| Corriente de arranque | 0.004Ib |
| Resistencia de AC | 4000V/25mA por 60 sec |
| Voltage de impulso | 6kV 1.2μs forma de onda |
| Grado de protección IP | IP20 |
| Constante | 400～6400 imp/kWh |
| Pulso de salida | Pulso pasivo, pulso ancho de 80+5 ms |
| Estándar | DIN 43880 IEC62053-21 IEC62052-11 |
| Temperatura de funcionamiento | -30℃～70℃ |
| Dimensiones de esbozo(largo, ancho, alto) | 70x90x70mm |
| Peso | Aproximadamente 0.5kg |
Ambiente
| Temperatura de funcionamiento | -25℃～55℃ |
| Temperatura de almacenamiento | -40℃～80℃ |
| Temperatura de referencia | 23℃+2℃ |
| Humedad relativa | 0 a 95% , sin condensación |
| Altitud | Hasta 2500m |
| Tiempo de calentamiento | 10s |
| Entorno mecánico | M1 |
| Entorno electromagnético | E2 |
| Grado de contaminación | 2 |

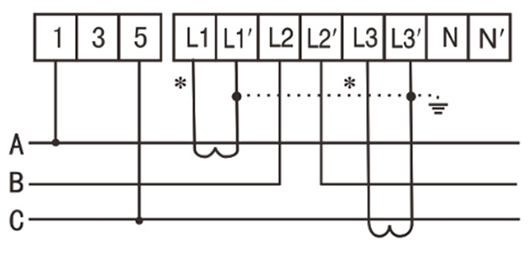

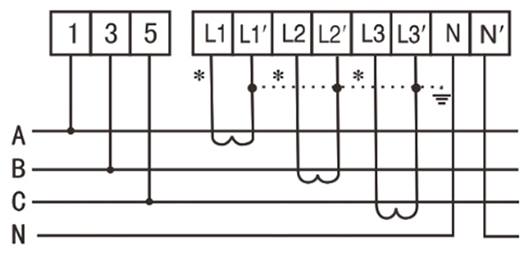

Conexión de cable
(1) Conexión directa de trifásico de cuatro hilos

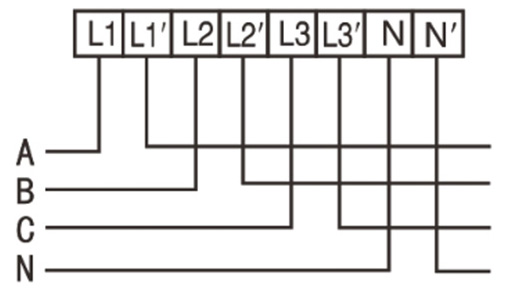

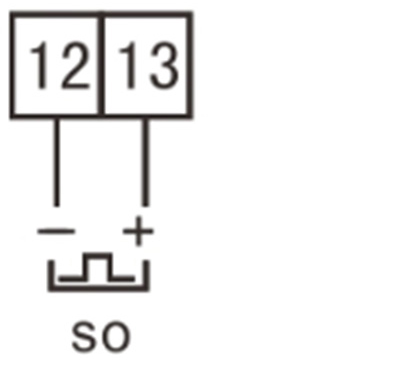

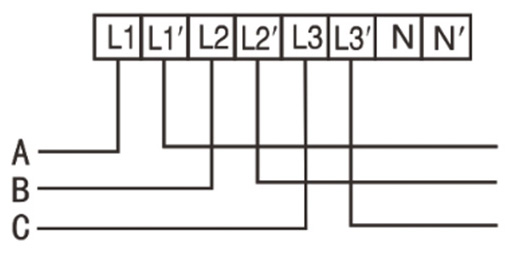

Función terminal

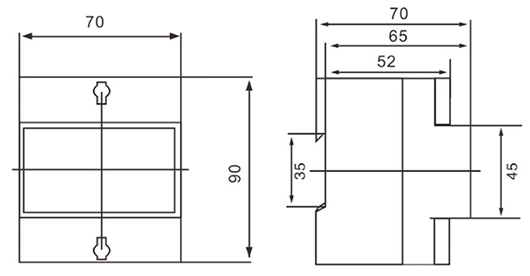

Dimensiones de diseño
