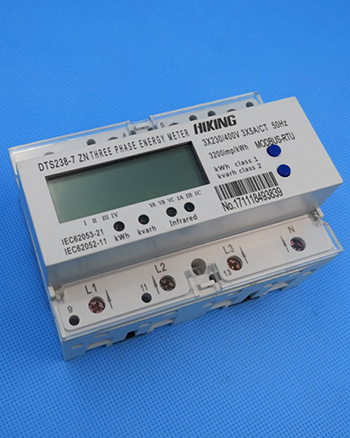

Contador trifásico multifunción de carril DIN de vatios-hora

DT(S)S 238-7 ZN(D3704)
Contador trifásico multifunción de carril DIN de vatios-hora DT(S)S 238-7 ZN(D3704)

D3704

Pantalla:
LCD

Formato de datos:
①XXXXXX.XX (6 número entero + 2 número decimal)

Descripción
Este medidor eléctrico se aplican a medir energía eléctrica activa trifásica de cuatro hilos de corriente alterna. Utilizando SMT (Surface mounting technology) en fabricación, los medidores cumplen completamente con la norma internacional IEC62053-21 y IEC62052-11. Lectura del contador se puede realizar a través de red de comunicaciones de RS485.

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad total, de avance o de retroceso, de intervalo se puede mostrar.
2. Trifásico corriente en tiempo real, voltage, energía active, energía reactiva, factores de potencia y visualización de medición de frecuencia.
3. Visualización de electricidad de intervalo disponible y se puede restablecer a través de pulsar el botón.
4. LCD muestra símbolo inverso si electricidad inversa se mide.
5. LCD muestra el símbolo pérdida de fase si cualquier fase pierde.
6. Medición de pérdida de fase. La precisión de medición no se influenciará si cualquier una fase o dos fases de medidor de trifásico de 4 hilos se corta.
7. Cuatro tipos de tasas (T1, T2, T3, T4) y 14 diversos intervalos de tiempo dentro de 24 horas se puede establecer.
8. Facturas se pueden cobrar ·automáticamente una vez al mes. Datos sobre la electricidad de 12 meses se puede reservar. Datos se puede leer por terminal de comunicación RS485.
9. Puerto de comunicación de datos RS 485, compatible con acuerdos de DL/T645-2007y MODBUS-RTU.
10. Comunicación por infrarrojo lejano disponible.
11. Salida de impulsos de energía de dos hilos para salida de impulsos de energía activa o reactiva.
12. Continuo almacenamiento de datos después de un fallo de alimentación que durante de más de 15 años.
13. Capaz de resumir o reiniciar tiempo de funcionamiento acumulativo y consumo de electricidad total durante aquello tiempo.
14. La anchura del medidor es sólo 125mm. Instalación de carril DIN de 35mm. Forma similar como 7P interruptor.

Información técnica

Voltage nominal DTS238-7 ZN/S trifásico de 4 hilos 3x127/220V , 3x120/208V , 3x220/380V, 3x230/400V , 3x240/415V
DSS238-7 ZN/S trifásico de 3 hilos (difásico de 3 hilos) 2x120/208V , 2x127/220 , 3x220V , 3x380V , , 3X100V
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 5A/CT,1.5(6)A, ,5(60)A,10(100)A, o necesidad especial
Frecuencia nominal 50Hz o 60Hz
Tipo de conexión CT o Directa
Pantalla LCD
Clase de precisión Clase activo 1.0 Clase reactivo 2.0
Consumo de energía < 0.5W/5VA / cada fase
Corriente de arranque 0.004Ib
Voltage de impulso 6kV 1.2μs forma de onda
Resistencia de sobrecorriente 30Imax por 0.01s
Grado de protección IP IP20
Constante 400~6400 imp/kWh
Presición del reloj < 0.5s/día (23℃)
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Puerto de comunicación Puerto RS485 , velocidad en baudios 1200~9600 bps , defecto es 9600bps , dirección 1~247, ninguna paridad , bits de parada 1 , bits de datos 8 .
Estándar DIN 43880, IEC62053-21, IEC62052-11,MODBUS-RTU
Temperatura de funcionamiento -30℃~70℃
Dimensiones de esbozo(largo, ancho, alto) 125x88x73mm
Peso Aproximadamente 0.7kg

Precisión

Voltage 0.5%
Corriente 0.5%
Factor de potencia 1%
Energía activa ±1%
Energía reactiva ±2%
Energía active (kWh) Clase 1.0
Energía active (kvarh) Clase 2.0

Ambiente

Temperatura de funcionamiento -25℃~55℃
Temperatura de almacenamiento -40℃~80℃
Temperatura de referencia 23℃+2℃
Humedad relativa 0 a 95% , sin condensación
Altitud Hasta 2500m
Tiempo de calentamiento 10s
Entorno mecánico M1
Entorno electromagnético E2
Grado de contaminación 2

Conexión de cable

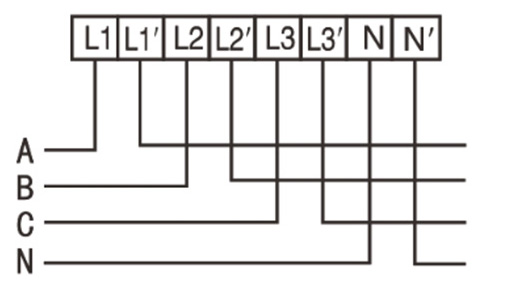

(1) Conexión directa de trifásico de cuatro hilos
Contador trifásico multifunción de carril DIN de vatios-hora DT(S)S 238-7 ZN(D3704)

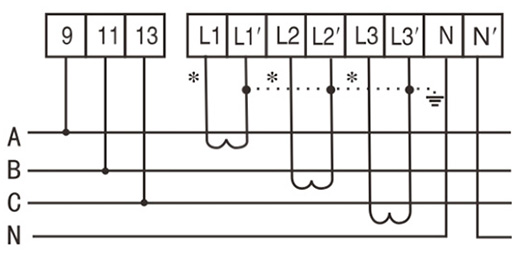

(2) Trifásico de cuatro hilos a través de conexión de transformador de corriente
Contador trifásico multifunción de carril DIN de vatios-hora DT(S)S 238-7 ZN(D3704)

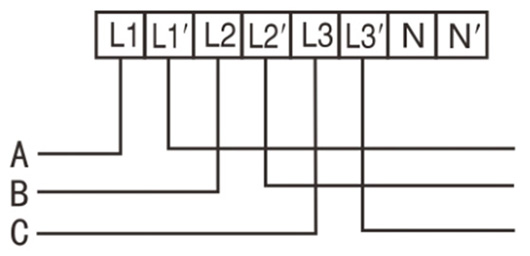

(3) Conexión directa de trifásico de tres hilos
Contador trifásico multifunción de carril DIN de vatios-hora DT(S)S 238-7 ZN(D3704)

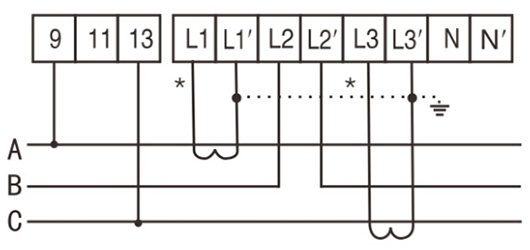

(4) Trifásico de tres hilos a través de conexión de transformador de corriente
Contador trifásico multifunción de carril DIN de vatios-hora DT(S)S 238-7 ZN(D3704)

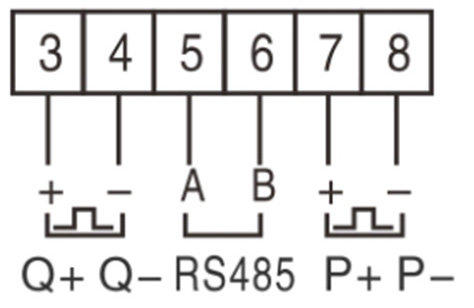

Función terminal

Contador trifásico multifunción de carril DIN de vatios-hora DT(S)S 238-7 ZN(D3704)

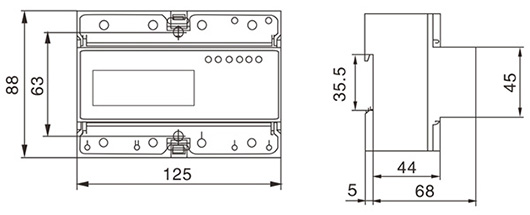

Dimensiones de diseño

Contador trifásico multifunción de carril DIN de vatios-hora DT(S)S 238-7 ZN(D3704)
